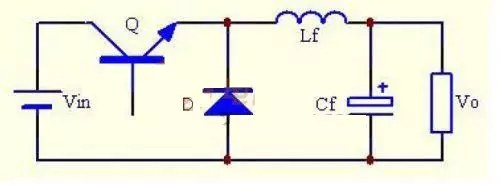

Buck也称降压式变换器，是一种输出电压小于输入电压的单管不隔离直流变换器。

美彩国际　　图中，Q为开关管，其驱动电压一般为PWM(Pulse、width、modulation脉宽调制)信号，信号周期为Ts，则信号频率为f=1/Ts，导通时间为Ton，关断时间为Toff，则周期Ts=Ton+Toff，占空比Dy=、Ton/Ts。

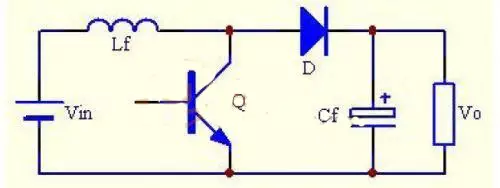

　　Boost变换器也称升压式变换器，是一种输出电压高于输入电压的单管不隔离直流变换器。

　　开关管Q也为PWM控制方式，但最大占空比Dy必须限制，不允许在Dy=1的状态下工作。Lf在输入侧，称为升压电感。Boost变换器也有CCM和DCM两种工作方式。

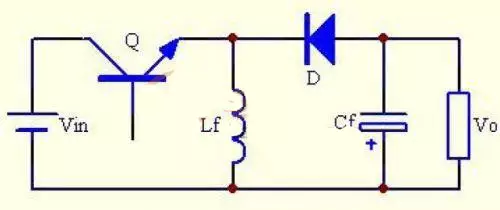

　　Buck/Boost变换器也称升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但其输出电压的极性与输入电压相反。

　　Buck/Boost变换器可看做是Buck变换器和Boost变换器串联而成，合并了开关管。

美彩国际　　Buck/Boost变换器也有CCM和DCM两种工作方式，开关管Q也为PWM控制方式。

　　LDO的特点

　　① 非常低的输入输出电压差

美彩国际　　② 非常小的内部损耗

　　③ 很小的温度漂移

美彩国际　　④ 很高的输出电压稳定度

　　⑤ 很好的负载和线性调整率

　　⑥ 很宽的工作温度范围

　　⑦ 较宽的输入电压范围

　　⑧ 外围非常简单，使用起来极为方便

美彩国际　　DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton(通用)，二是频率调制方式，ton不变，改变Ts(易产生干扰)。其具体的电路由以下几类：

　　(1)Buck电路——降压斩波器，其输出平均电压、U0小于输入电压Ui，极性相同。

美彩国际　　(2)Boost电路——升压斩波器，其输出平均电压、U0大于输入电压Ui，极性相同。

美彩国际　　(3)Buck-Boost电路——降压或升压斩波器，其、输出平均电压U0大于或小于输入电压Ui，极性相反，电感传输。

美彩国际　　(4)Cuk电路——降压或升压斩波器，其输出平均电、压U0大于或小于输入电压Ui，极性相反，传输。

美彩国际　　分为BUCK、BUOOST、BUCK-BOOST三类DC-DC。其中BUCK型DC-DC只能降压，降压公式：Vo=Vi*D

美彩国际　　BOOST型DC-DC只能升压，升压公式：Vo=Vi/(1-D)

　　BUCK-BOOST型DC-DC，即可升压也可降压，公式：Vo=(-Vi)* D/(1-D)
